By your_full_name 7 min read

耳擴 耳放

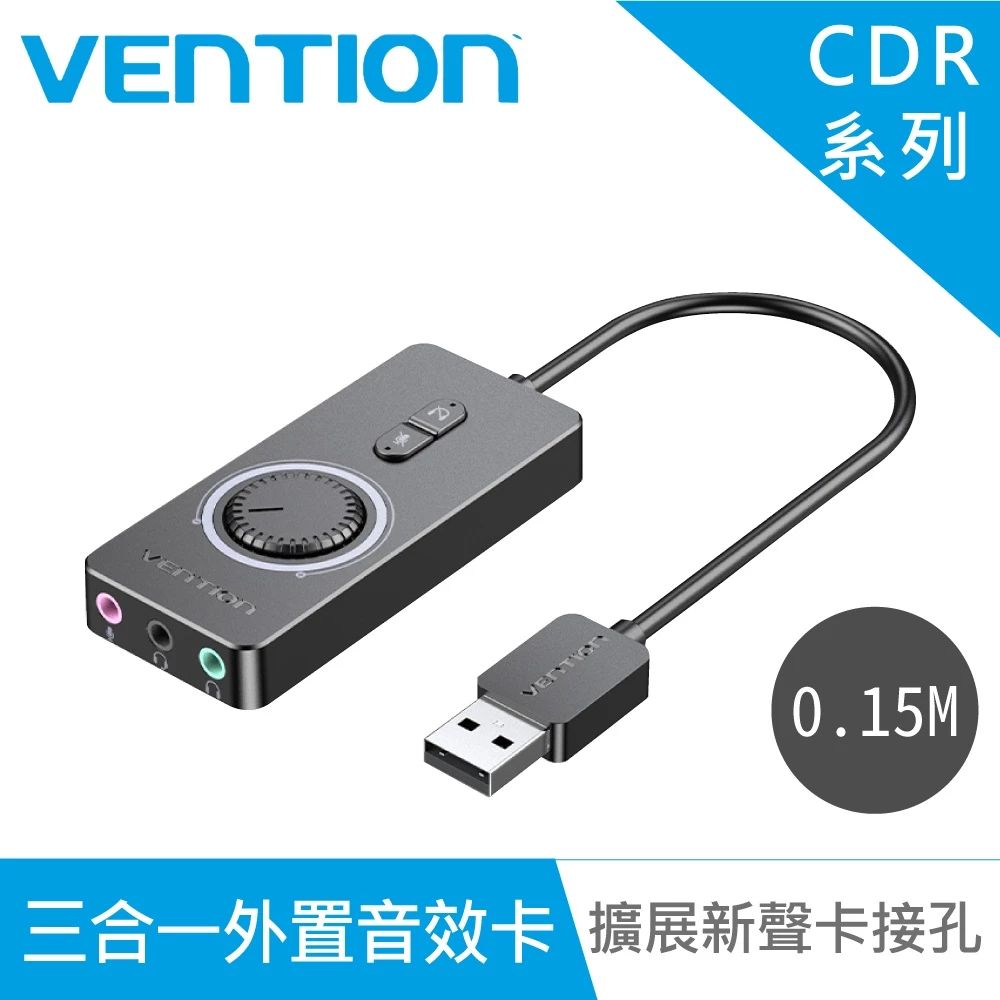

【VENTION】威迅CDR系列 USB 外置音效卡-帶音量調節/麥克風功能 0.15M 品牌旗艦店 公司貨


【商品規格】

重量：83g
產品芯片：SSS1629A5
線身長度：0.15M
線身外徑：4.2mm
接孔工藝：鍍鎳
接孔信息：USB/3.5mm
導體材質：鍍錫銅
外殼材質：ABS
外被材質：PVC
產品線規：28AWG
線身屏蔽：鋁箔
https://shopee.tw/%E3%80%90VENTION%E3%80%91%E5%A8%81%E8%BF%85CDR%E7%B3%BB%E5%88%97-USB-%E5%A4%96%E7%BD%AE%E9%9F%B3%E6%95%88%E5%8D%A1-%E5%B8%B6%E9%9F%B3%E9%87%8F%E8%AA%BF%E7%AF%80-%E9%BA%A5%E5%85%8B%E9%A2%A8%E5%8A%9F%E8%83%BD-0.15M-%E5%93%81%E7%89%8C%E6%97%97%E8%89%A6%E5%BA%97-%E5%85%AC%E5%8F%B8%E8%B2%A8-i.593959197.9497154259

kw

shopee:
usb聲卡 #便宜的usb小尾巴
USB+音效卡 #便宜的usb小尾巴
usb 擴大機 #很像專門給電視喇叭用的
usb 擴大機 便宜的
output 幾乎都是用夾的

202504
飞想DAC-X6 MKII蓝牙5.0解码耳放 券后¥338

飞想

DAC-X3PRO

数字接收采用经典CS8416，USB采用ASRC异步传输技术（24bit/96kHz），并且支持手机OTG功能，当DC断电时会自动切换到USB供电，连接手机可以直接播放音乐

DAC采用ESS9023专利技术的超线流(Hyperstream)架构和时域抖动消除技术，使之可以实现无抖动录音级别的音质，动态范围达到了112dB

运放0PA1656IDR

NE5532

发烧便携USB dac解码耳放一体机手机（TYPE-C）耳机放大器，参考Grado RA1线路改良耳机放大器，便携式耳机放大器，耳放部分可以自由升级运放，可以选择一个双运放，也可以增加为3个双运放，可玩性非常强芯片，提升耳放效果，可更换的运放0PA1656IDR

预留增益接口，增加可玩性

电源电子滤波磁环，降低开关电源噪音

氧化铝丝外壳，沉金PCB板卡
http://www.szfxaudio.com/cn/ProductDetail/4429420.html

飞想DAC-X6

USB: 威盛VT1630
DAC: CS8416 + CS4398 LPF輸出採用OPA
OPA21349A
TPA6120 #放大器

请注意: 音量旋钮接功放和有源音箔的时候调节旋钮不起作用，
只有接耳机的时候调节旋钮才起作用.
音箱和耳机切换时候要断开连接, 不带自动切换
o此款机子不可以直接接U盘目前市场上手机皇不具琶光纤同轴输出的所以用3.5转光纤或同轴连接到解码器皇没有音步页输出的

电脑系统音量是不能调节音量大小的，只能直接静音。
接电脑时候系统音量是不能调节的, 因为这用的是数字信号， 不建议用这里来调音量，会导致有噪音的, 可以调节您功放的音量或者播放器的音量。
https://item.taobao.com/item.htm?abbucket=14&detail_redpacket_pop=true&id=753828684608&mi_id=scDMiO4t2anNrTWwYnZnBQrCwu3Ww6rjEtBBgUnRO6HCwNcgwaQ8jAIMMfHl5-mP1CxzDQhds77zTl_ZOG7ypuZUaUe9VlSjn1mE-6cBFbE

飞想DAC-X6 MKII蓝牙5.0解码耳放DAC发烧HIFI无损ES9018 OPA2134

QCC3008+ESS9018+OPA2134+TPA6120+OP275+CM6642+STM8

🎧 1. QCC3008（Qualcomm）

  • 用途：藍牙音訊接收晶片

  • 功能：

    • 支援藍牙 4.2、CSR 技術

    • 整合 A2DP、AVRCP、HFP、HSP 等藍牙協定

    • 支援 SBC、AAC 編碼格式（部分版本支援 aptX）

    • 可作為音訊串流的接收端，將藍牙訊號轉為數位音訊

  • 應用：藍牙耳放、藍牙耳機、音響系統

🎵 2. ESS9018（SABRE）

  • 用途：高階 DAC（數位轉類比）晶片

  • 功能：

    • 將數位音訊轉換為高品質類比訊號

    • 高 SNR（訊噪比）、低 THD（總諧波失真）

    • 支援高解析度音訊（最高 32bit/384kHz）

    • SABRE 特有的 HyperStream 架構，提升音質

  • 應用：高階 DAC、耳放、Hi-Fi 播放器、專業音訊設備

🔊 3. OPA2134（Texas Instruments）

  • 用途：高性能運算放大器（Op-Amp）

  • 功能：

    • 高保真音訊放大

    • 低失真（THD+N 極低）、低雜訊

    • 音訊信號的緩衝、濾波、增益放大

  • 應用：音訊放大、DAC 輸出端放大、耳放級

⚡ 4. TPA6120（Texas Instruments）

  • 用途：高電流耳機放大器

  • 功能：

    • 專為驅動高阻抗耳機設計

    • 高輸出電流能力（適合 300Ω 以上耳機）

    • 快速的轉換速率和低交互調變失真

  • 應用：高階耳放的輸出級放大

🎚 5. OP275（Analog Devices）

  • 用途：音訊級雙通道運算放大器

  • 功能：

    • 平衡音質與速度的音訊放大器

    • 低雜訊、低失真設計

    • 可作為 DAC 輸出級、音訊緩衝、主動濾波器等

  • 應用：專業音響、音訊混音器、耳放內部訊號路徑

💻 6. CM6642（C-Media）

  • 用途：USB 音訊介面控制晶片

  • 功能：

    • 將 USB 音訊資料傳給 DAC（通常是 I2S 輸出）

    • 支援 USB Audio Class 1.0/2.0

    • 可讓電腦或手機透過 USB 輸出高品質音訊

  • 應用：USB DAC、外接聲卡、耳放輸入端

⚙️ 7. STM8（STMicroelectronics）

  • 用途：8-bit 微控制器（MCU）

  • 功能：

    • 控制系統工作邏輯，例如輸入選擇、音量調整、LED 指示燈控制

    • 管理藍牙與 USB 模式切換

    • 可透過程式設定裝置的工作狀態與參數

  • 應用：系統控制邏輯與功能整合

🎯 總結：訊號流程示意（由來源到耳機）

  1. QCC3008 接收藍牙音訊（或 CM6642 接收 USB 音訊）→

  2. 輸出數位音訊給 ESS9018 DAC →

  3. 類比音訊輸出經過 OPA2134 或 OP275 作為前級放大 →

  4. 最後由 TPA6120 高功率放大輸出至耳機 →

  5. STM8 控制整體流程與使用者介面（按鈕、LED 等）

--
